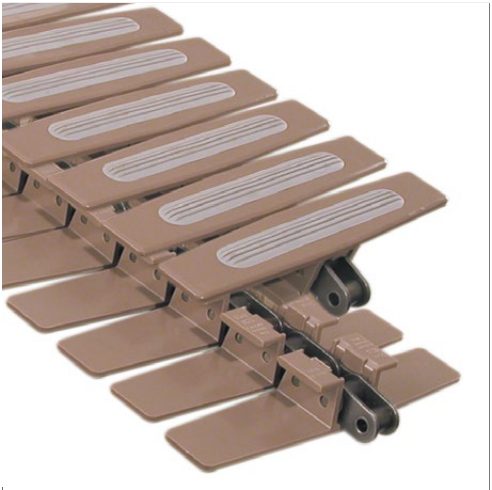

Пластинчатая цепь 1873 TAB SuperGrip (с фрикционными вставками) на базовой цепи из нержавеющей стали Rexnord
Наименование в каталоге производителя: Rexnord 1873 TAB SuperGrip TableTop Chain on Stainless Steel Base
| Тип | Поворотная |
| Зазор направляющих на повороте | 35,1 мм |
| Зазор направляющих на прямом участке | 33,3 мм |
| Высота вставки | 2 мм |
| Мин. радиус обратного изгиба | 304,8 мм |
| Диаметр оси | 5,1 мм |
| Шаг цепи | 19,1 мм |
| Высота над осью шарнира | 14,5 мм |
| От низа пластины до низа цепи | 24,9 мм |
| От низа пластины до верха выступа TAB | 20,8 мм |
| Толщина пластины | 4,1 мм |
| Габаритная ширина | 31,8 мм |
| Ширина по выступам TAB | 56,5 мм |
| Ширина вставки | 14 мм |
Для запроса стоимости направьте запрос на почту mail@konveiernye-lenty.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
Ширины цепи
| Ширина, мм | Мин. радиус поворота, мм | Масса, кг/м |
|---|---|---|
| 190,5 | 457,2 | 2,56 |
| 304,8 | 609,6 | 3,01 |
Материалы
| Код | Материал | Материал оси | t мин., °C | t макс. (сухо), °C | t макс. (влажно), °C | Прочность, Н | Пищевой допуск FDA |
|---|---|---|---|---|---|---|---|
| LF | Низкого трения | Нержавеющая сталь | -40 | 82 | 66 | 3336 | да |
| HP | Высокопрочный (High Performance) | Нержавеющая сталь | -40 | 82 | 66 | 3336 | да |
- Прочность цепи указана при комнатной температуре; «не рек.» — применение во влажной среде не рекомендуется.
