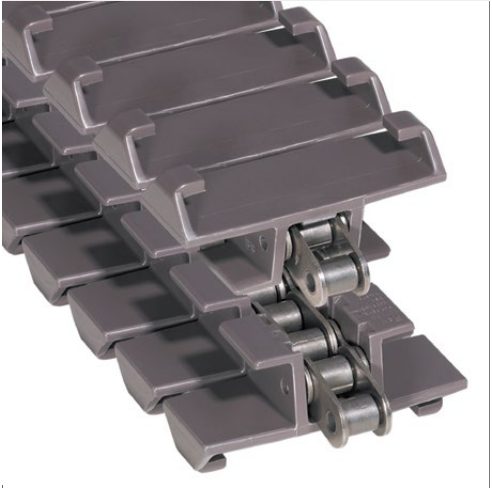

Пластинчатая цепь 1873 TAB с захватами (G) на базовой цепи из нержавеющей стали Rexnord

Наименование в каталоге производителя: Rexnord 1873 TAB TableTop on Stainless Steel Base with Gripper Retainers (G)

Тип	Поворотная
Диаметр оси	5,1 мм
Шаг цепи	19,1 мм
От низа пластины до низа выступа TAB	24,9 мм
Высота над осью шарнира	44,4 мм
Зазор направляющих на прямом участке	34 мм
Габаритная ширина	31,8 мм
Зазор направляющих на повороте	34,9 мм
Ширина по выступам TAB	56,6 мм
От низа пластины до верха выступа TAB	20,8 мм
От низа фиксатора до верха пластины	9,7 мм
Внутри фиксатора	86,1 мм

Пластинчатая цепь 1873 TAB с захватами (G) на базовой цепи из нержавеющей стали Rexnord

Для запроса стоимости направьте запрос на почту mail@konveiernye-lenty.ru

Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.

Ширины цепи

Ширина, мм	Мин. радиус поворота, мм	Масса, кг/м
95,3	381	2,24

Материалы

Код	Материал	Материал оси	t мин., °C	t макс. (сухо), °C	t макс. (влажно), °C	Прочность, Н	Пищевой допуск FDA
HP	Высокопрочный (High Performance)	Нержавеющая сталь	-40	82	66	3336	да
HS	Термостабилизированный	Нержавеющая сталь	-40	104	100	3336	нет
LF	Низкого трения	Нержавеющая сталь	-40	82	66	3336	да
PS	Platinum Series	Нержавеющая сталь	-40	82	66	3336	да
WX	Зелёный износостойкий полиамид	Нержавеющая сталь	-40	104	не рек.	3336	нет

Нестандартные изделия возврату не подлежат; возможны минимальная партия и доплата за переналадку.
Прочность цепи указана при комнатной температуре; «не рек.» — применение во влажной среде не рекомендуется.

Другие изделия серии

Вся серия 1873 →

Источник данных: Пластинчатые цепи TableTop и модульные ленты MatTop, Issue 13, стр. 150 (PDF, на английском языке). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
